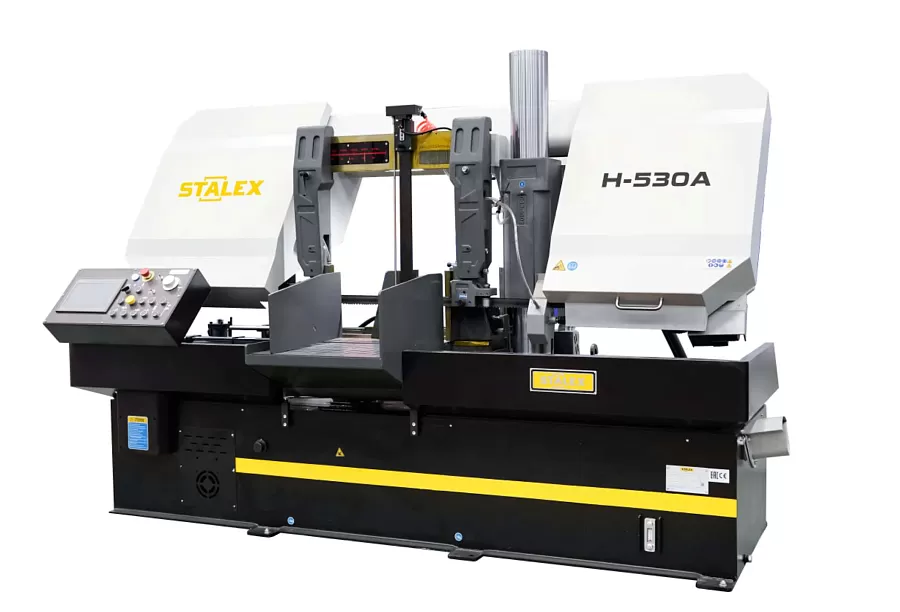

Автоматический ленточнопильный станок Stalex H-530А
Характеристики
| Мощность двигателя, кВт | 7,5 |
| Скорость движения полотна, м/мин | 10-80 |
| Макс. размер круглого профиля, 90°, мм | 530 |
| Макс. размер прямоугольного профиля, 90°, мм | 530х530 |
Описание
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
 |

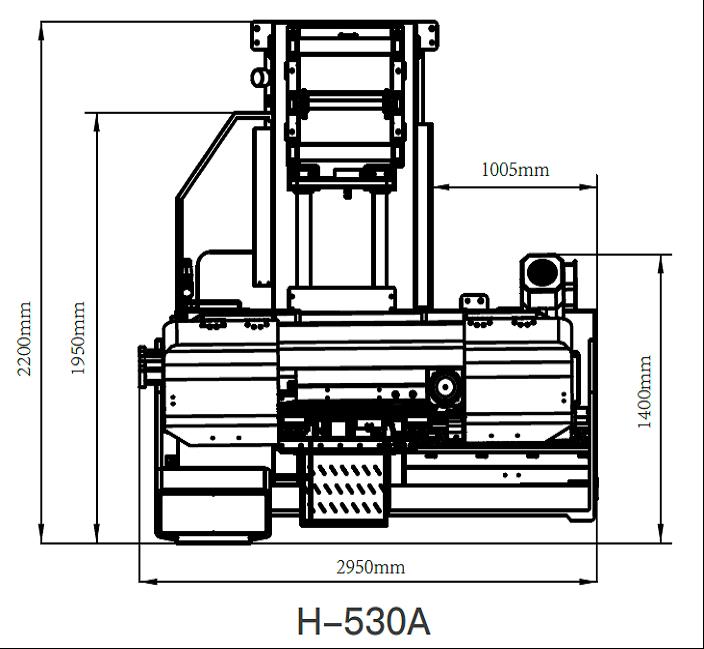

Габариты | ||||
|
|

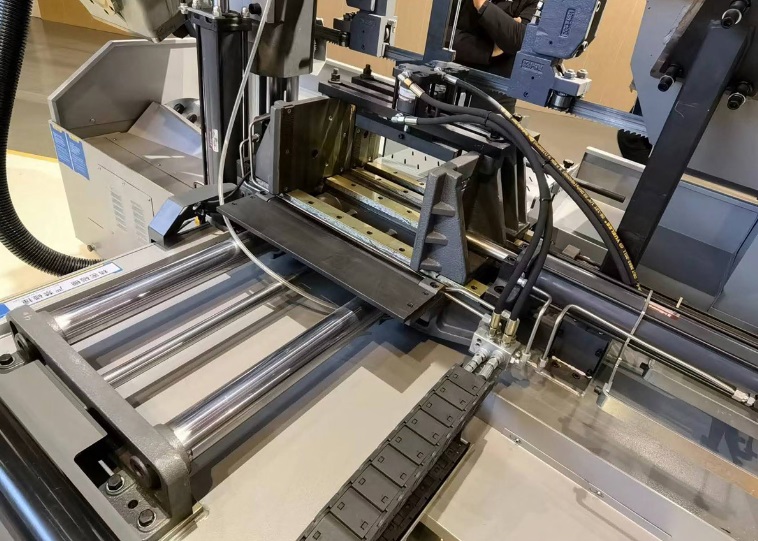

Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC. |
||||
|
|

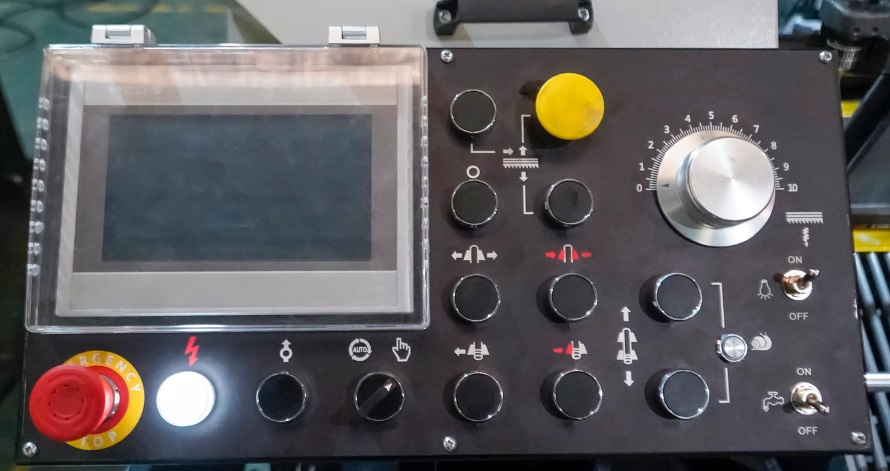

Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания |
||||
|
|

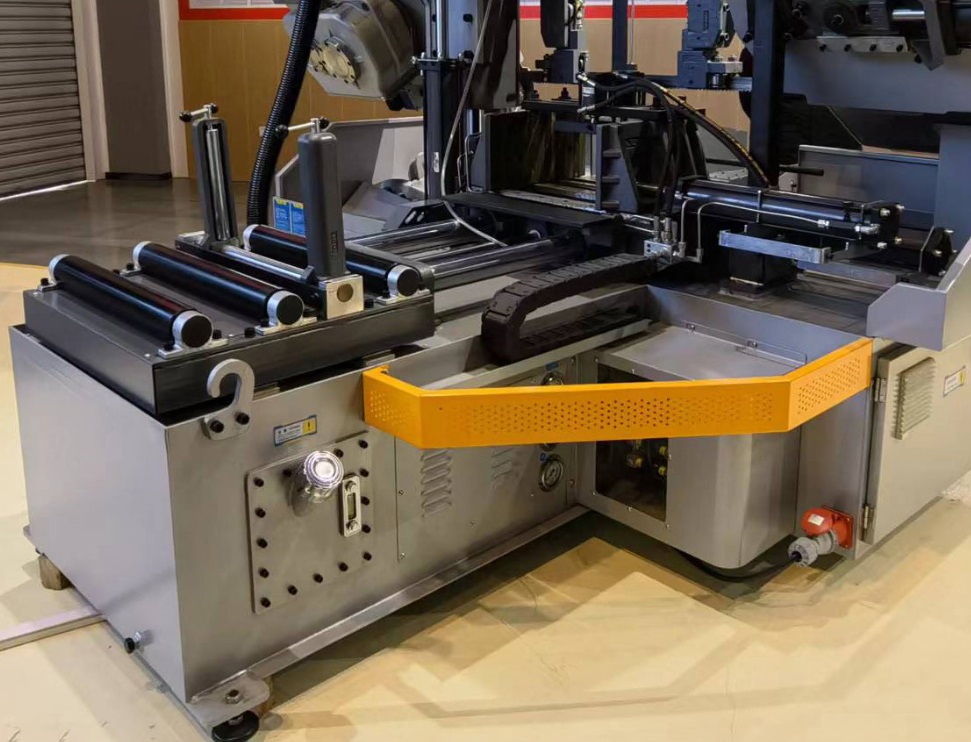

Подающий стол /тиски подачи |
||||
|
|

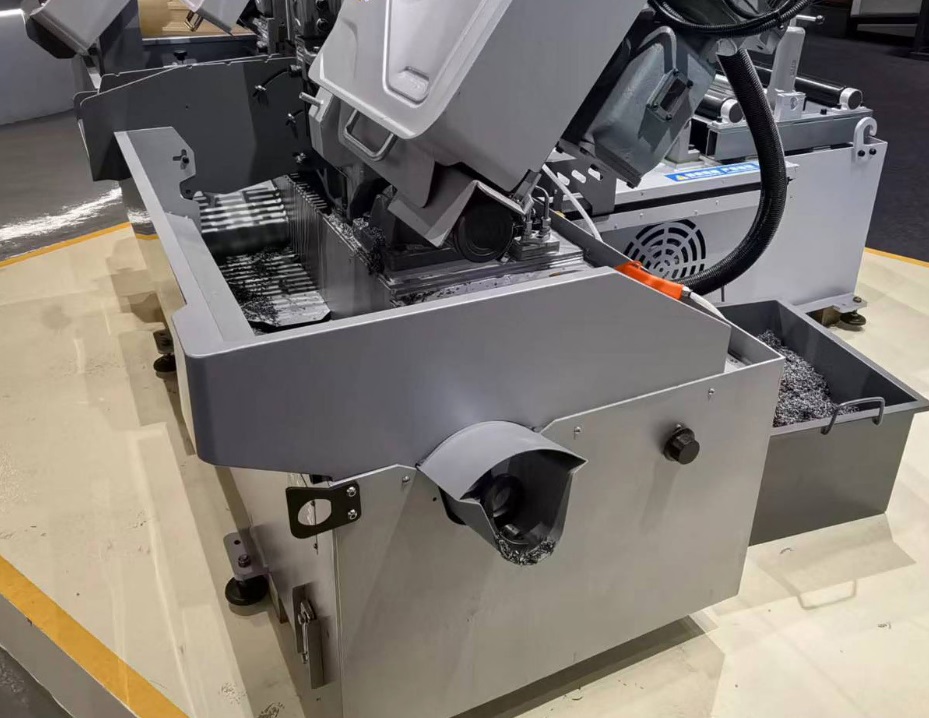

Автоматический конвейер для сбора стружки |
||||
|
|
Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка
|
Подробные характеристики
|
Наименование |
H-530A |
|
Стандарт CE |
+ |
|
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания |
+ |
|
Мощность главного двигателя |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
|
Двигатель с регулируемой частотой вращения |
+ |
|
Зубчатый привод |
+ |
|
Мощность гидравлической станции |
1,5 кВт |
|
Мощность системы СОЖ |
0,135 кВт |
|
Вращение пилы |
90 градусов |
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
|
Автоматический подвод заготовок |
+ функция подачи контролируется гидравлической системой |
|
Тиски |
гидравлические |
|
Скорость резания |
20-80 м/мин (инвентор) |
|
Моторизированная дисковая щётка для удаления стружки |
+ |
|
Двойной гидравлический клапан управления подачей вниз |
+ |
|
Гидравлическое натяжение ленточнопильного полотна |
+ |
|
Автоматический конвейер для сбора стружки |
+ |
|
|
0-530 мм |
|
|
530 х 530 мм |
|
Прижим пакетной резки (гидравлический) |
+ |
|
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза |
|
|
Пакетная резка |
270 х 2000 мм |
|
Длина конечной детали |
160 мм |
|
*Объем гидравлического бака |
70 л |
|
заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
|
Объем бака для охлаждающей жидкости |
140 л |
|
заливать 2/3 по уровню СОЖ |
|
|
Рабочая высота стола (от пола до основания тисков) |
775 мм |
|
Габариты ленточного полотна |
41х1,3х6200 мм |
|
Размер станка (ДхШхВ) |
2250х3100х1950 мм |
|
Вес машины |
≈ 3300 кг |
|
Размер упаковки и кол-во мест |
1 место |
|
Размер упаковки совпадает с размером станка |
|
|
Масса нетто/брутто станка |
3050/3100 кг |
